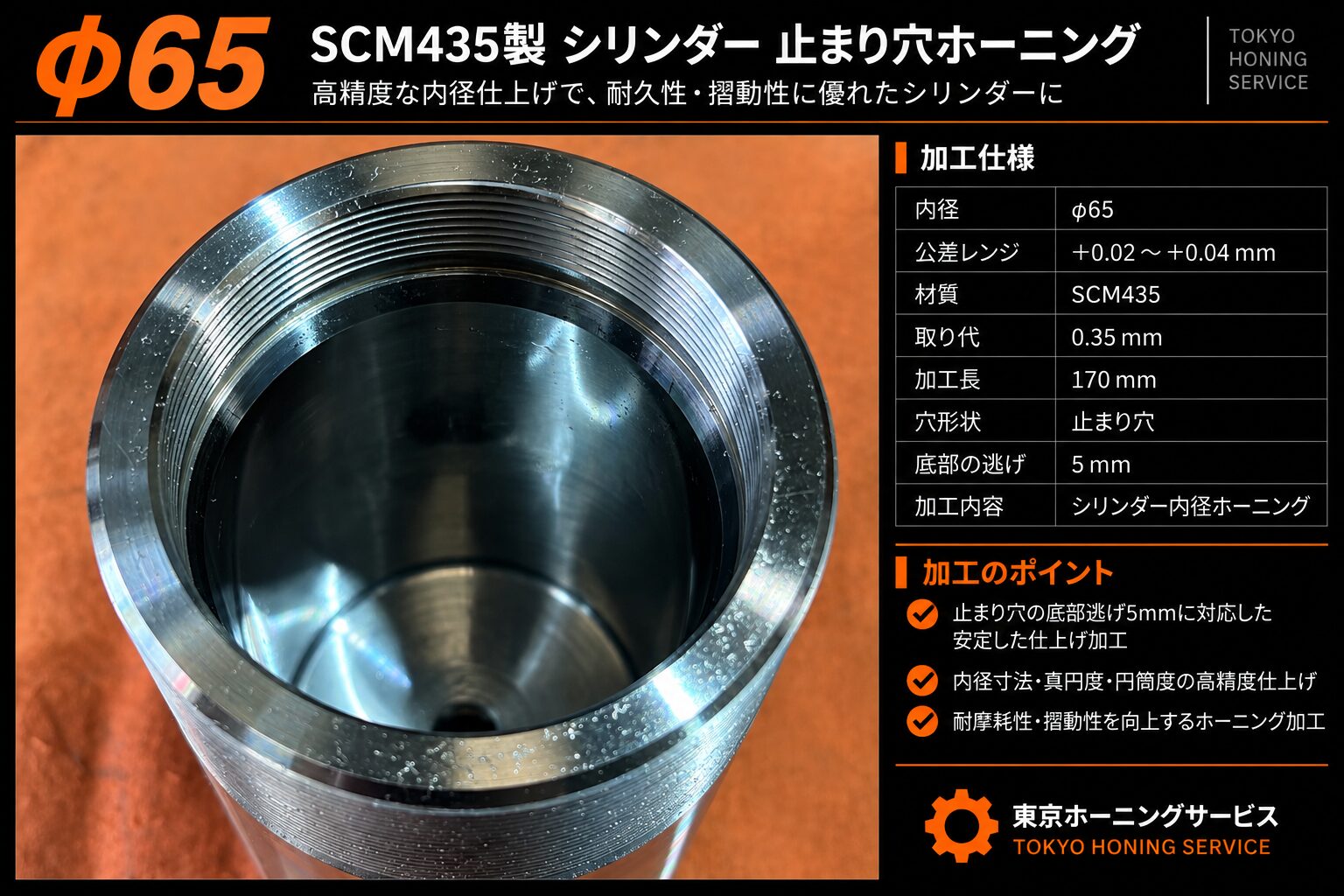

今回は、SCM435製シリンダーの止まり穴ホーニング加工を行いました。

加工仕様
* 材質：SCM435
* 内径：φ65mm
* 公差レンジ：＋0.02〜＋0.04mm
* 加工長：170mm
* 取り代：0.35mm
* 穴形状：止まり穴
* 底部逃げ：5mm

加工のポイント

今回の特徴は、止まり穴の底部逃げがわずか5mmという点です。

止まり穴のホーニング加工では、貫通穴とは異なり、砥石のストローク範囲が制限されます。

特に底部付近は加工量に偏りが生じやすいため、砥石の動きや切削条件を調整しながら、内径全体の寸法精度と円筒度に配慮して加工します。

今回は取り代0.35mmから、内径φ65mm、公差レンジ＋0.02〜＋0.04mmの仕上げを目標とした加工です。

東京ホーニングサービスでは、止まり穴・深穴・長尺シリンダーなど、加工条件に制約のある内径ホーニングにも対応しております。

他社で加工が難しいとされた案件についても、ぜひ一度ご相談ください。
