面粗度Ra0.047μmを実現した高精度仕上げ
今回は、スーパー二相ステンレス（S32750）の内径ホーニング加工を行いました。

S32750は高強度・高耐食性を兼ね備えた難削材であり、海洋設備や化学プラント、油圧機器などの過酷な環境で使用される材料です。そのため、内径寸法精度だけでなく、表面品質も重要なポイントとなります。

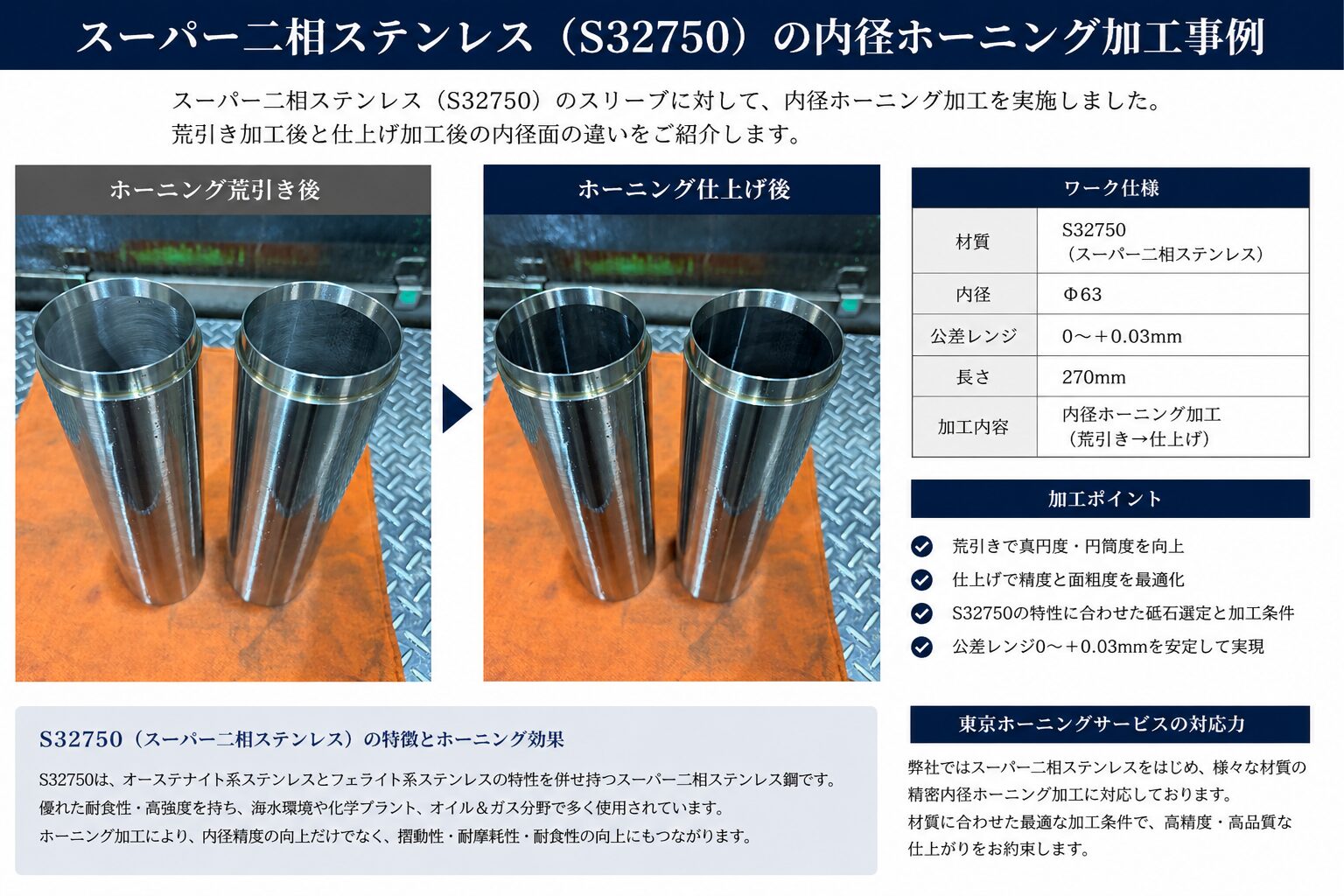

ワーク仕様

* 材質：S32750（スーパー二相ステンレス）
* 内径：Φ63
* 長さ：270mm
* 公差レンジ：0〜＋0.03mm

ホーニング加工結果

ホーニング荒引き後から仕上げ工程を行い、内径寸法精度と面粗度の向上を実現しました。

今回の測定結果は、

Ra 0.047μm

という非常に良好な仕上がりとなりました。

一般的な精密ホーニング加工の中でも高品質な表面状態であり、摺動性や耐摩耗性の向上が期待できます。

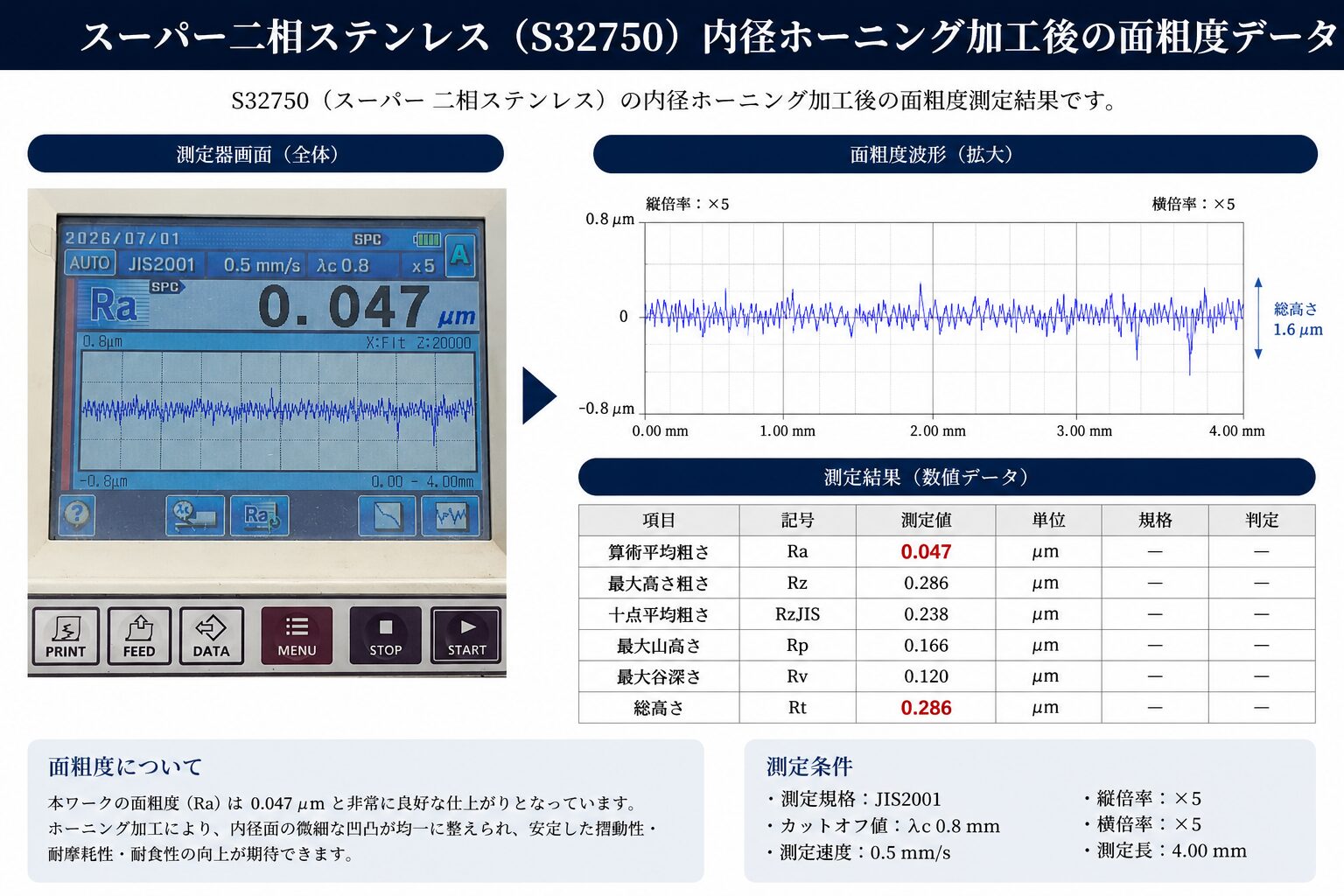

面粗度測定結果

測定条件

* JIS2001
* カットオフ値 λc：0.8mm
* 測定速度：0.5mm/s
* 測定長：4.0mm

測定結果

* Ra：0.047μm
* 波形も非常に安定
* ピーク・谷のばらつきが少ない均一な仕上がり

ホーニング加工によって微細な凹凸を均一化し、優れた摺動面を形成しています。

S32750は通常のステンレス鋼と比較して加工硬化しやすく、切削や研削だけでは安定した面粗度を得ることが難しい材料です。

東京ホーニングサービスでは、材質特性に合わせた砥石選定と加工条件の最適化により、

* 寸法精度向上
* 真円度向上
* 円筒度向上
* 面粗度改善
* 摺動性能向上

を実現しています。
